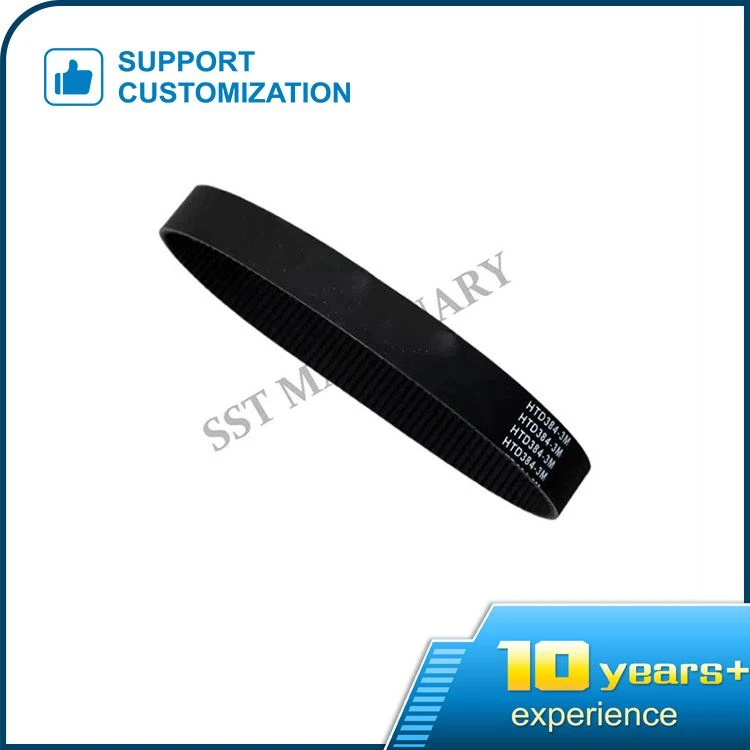

3M ٹائمنگ بیلٹ

3M ٹائمنگ بیلٹ کے لیے پیرامیٹر:

پچ 3

دانت کی اونچائی 1.17

بیلٹ کی موٹائی 2.40

3M سرکلر آرک ٹوتھ: یہ ہائی پاور ٹرانسمیشن کو پورا کر سکتا ہے، اور اس کی ٹرانسمیشن پاور سیڑھی ٹی ٹوتھ سے 3-5 گنا زیادہ ہے۔ لہذا، یہ ہائی پاور، کم رفتار اور ہائی torque کے ٹرانسمیشن ماحول کے لئے موزوں ہے.

ہم وقت ساز بیلٹ ڈرائیو ایک نئی قسم کی مکینیکل ڈرائیو ہے۔ میشنگ ٹرانسمیشن کی وجہ سے، بیلٹ اور گھرنی کے درمیان کوئی رشتہ دار سلائڈنگ نہیں ہے، لہذا ماسٹر اور غلام پہیوں کے درمیان ٹرانسمیشن مطابقت پذیر ہے. ٹائمنگ بیلٹ مختلف مواد سے بنا ہے. پیداوار کی طاقت اور استعمال بھی مختلف ہیں۔ فلیٹ بیلٹ میں اچھی لچک ہوتی ہے اور یہ چھوٹی پللیوں پر کام کر سکتی ہے، لیکن متغیر بوجھ کے لیے اچھی موافقت رکھتی ہے، لیکن ٹرانسمیشن کا تناسب چھوٹا اور آرام کرنے میں آسان ہے۔

3M ٹائمنگ بیلٹ استعمال کرتے وقت جن مسائل پر توجہ دینے کی ضرورت ہے۔

(1) گھرنی کی سروس لائف اور ٹوتھ پروفائل کی درستگی کا ہم وقت ساز بیلٹ ٹرانسمیشن پر اہم اثر پڑتا ہے۔ اگر سروس لائف حد سے تجاوز کر جاتی ہے، تو دانتوں کا پروفائل بدل جاتا ہے، اور بیلٹ کے دانت اور گھرنی کے دانت درست طریقے سے میش نہیں کر سکتے ہیں، ہم وقت ساز دانت والی بیلٹ تھوڑی ہی دیر میں ناکام ہو جائے گی۔

(2) سنکرونس ٹوتھڈ بیلٹ ڈرائیو میں، 3M ٹائمنگ بیلٹ پللی، پللی کے ایک طرف سے ہم وقت ساز بیلٹ پھسلنے سے بچنے کے لیے، گھرنی میں ایک اسٹاپ پلیٹ ہونا ضروری ہے، جو کہ گھر کے پچھلے حصے سے 1 ~ 2 ملی میٹر اونچی ہونی چاہیے۔ بیلٹ اور تقریبا 5 ڈگری کا جھکاؤ ہے.

(3) گھرنی کے مواد اور دانتوں کی سطح کی سختی کا ٹرانسمیشن کے معیار پر اہم اثر پڑتا ہے۔ بیلٹ پللی کی عام ناکامی کی شکل دانتوں کی سطح کا پہننا اور سنکنرن پیدا کرنا ہے، لہذا بیلٹ کے دانت کی سطح میں کافی لباس مزاحمت اور رابطے کی طاقت ہونی چاہئے۔ تحقیق سے پتہ چلتا ہے کہ ربڑ کی سنکرونس بیلٹ اور عام گھرنی کا مواد درمیانے کاربن اسٹیل یا درمیانے کاربن الائے ساختی اسٹیل ہوسکتا ہے، جیسے 45 اسٹیل، 40 سی آر اسٹیل، 35 سی ایم این اسٹیل، وغیرہ، جو معمول کے مطابق بنائے جاتے ہیں یا بجھائے جاتے ہیں۔ دانت کی سطح کی سختی 200 ~ 260hbs۔ اعلی طاقت، سطح کی سختی اور اچھی سختی اس منصوبے کی اصل ضروریات کو پورا کر سکتی ہے۔ معتدل سختی کی وجہ سے، گرمی کے علاج کے بعد دانتوں کی پروفائل کو درست طریقے سے کاٹا جا سکتا ہے۔
